O parâmetro IK (índice de resistência a impacto) é usado para determinar o grau de proteção da luminária LED contra impactos externos. O parâmetro é mais preciso do que “drop tests” (teste de queda) populares e especifica melhor a resistência do equipamento a danos mecânicos.
A própria classificação é definida na Norma Europeia EN 62262 e seu equivalente internacional, IEC 62262:2002, que apenas confirma a confiabilidade das indicações. O índice de resistência a impacto é cada vez mais utilizado por empresas industriais e instaladoras, entre outras, para descrever produtos especializados como: câmeras, receptores e claro, luminárias LED. Todos eles são marcados como ‘à prova de vandalismo’.
A resistência mecânica de KXY é determinada pelas letras IK e nível de onze graus (de “00” para nenhuma proteção, a “10” para resistência ao impacto de 20J). Naturalmente, quanto maior for o valor numérico do parâmetro em IK, maior será a resistência mecânica da luminária LED. Um produto classificado como IK 08 tem quase o nível mais alto de proteção, o que deve satisfazer todos os usuários que procuram uma luminária de qualidade.
*Um grau IK 08 corresponde a um impacto de martelo ou bola de aço de 1,7 kg de uma altura de 30 cm em uma caixa (cada lado externo da caixa é impactado).
Qual é o índice de resistência ao impacto do LED?
O índice de resistência a impacto (IK) classifica em escala numérica a vulnerabilidade ou proteção de produtos LED contra impactos mecânicos. Este índice mede, portanto, a resistência de um produto, dependendo de suas características.
Os testes que determinam a classificação são tabelados, assim como os resultados obtidos são avaliados e ordenados em índice de maior ou menor proteção contra incidentes de impacto.
Mas, para entendermos melhor de qual maneira um produto LED é classificado, devemos também entender o índice IP. Ao lado do IK, o grau de proteção contra agentes sólidos ou líquidos (IP) também classifica a resistência de um produto LED.
O que é o grau de proteção IP?
Para além do índice de resistência ao impacto, os produtos LED também são classificados de acordo com sua vulnerabilidade ou proteção contra a ação de agentes externos de natureza sólida ou líquida.
Este grau, denominado IP (Ingress Protection), se organiza em escala numérica cujo índice 0 representa vulnerabilidade total e o ponto máximo da escala a proteção completa.
Além disso, a escala de grau IP é determinada de acordo com o agente externo. São duas escalas, uma relativa à vulnerabilidade ou proteção do equipamento à entrada de partículas sólidas. Outra, estabelecida como o grau de proteção à ação de líquidos.
A escala para sólidos (IPX) é numericamente organizada entre 0 e 6, sendo 0 a ausência de proteção e 6 a proteção total. Já a escala referente a líquidos (IPY) abrange 10 estágios de proteção e obedece à mesma lógica de classificação de zero a completa proteção.
Partículas sólidas:
- IPX0: vulnerável, não há proteção;
- IPX 1: proteção contra objetos sólidos de diâmetro superior a 50mm;
- IPX 2: proteção contra objetos sólidos de diâmetro superior a 12mm;
- IPX 3: proteção contra objetos sólidos de diâmetro superior a 2,5 mm;
- IPX 4: proteção contra objetos sólidos de diâmetro superior a 1 mm;
- IPX 5: proteção parcial contra partículas de poeira, sem efeito na funcionalidade do dispositivo;
- IPX 6: proteção total contra partículas de poeira.
Líquidos:
- IPY1: vulnerável, não há proteção;
- IPY2: proteção contra gotejamento de água perpendicular;
- IPY3: proteção contra gotejamento de água em angulação de até 15°;
- IPY4: proteção contra gotejamento de água em angulação de ate 60°;
- IPY5: proteção contra gotejamento de água em ângulos variados;
- IPY6: proteção contra jato de água;
- IPY7: proteção contra jato de água de potencia elevada;
- IPY8: proteção contra imersão total e temporária em líquido;
- IPY9: proteção contra imersão total e permanente em líquido;
- IPY9K: proteção contra vapores e jatos de água de temperatura e pressão alta.
O que é grau de proteção IK?
Já a escala de proteção IK (Kinetic, ou impacto cinético) classifica o grau de proteção do produto contra impactos mecânicos. A medição se dá por método de impacto controlado definindo a resistência do produto a depender da quantidade de energia cinética forçada contra a estrutura e medida em joules.
Assim como os índices IPX e IPY, a escala de resistência ao impacto IK avalia é crescente. Sendo o grau IK01 relativo a uma proteção inferior ao grau IK10.
Escala de grau IK
- IK1: proteção contra um peso de 0,25kg em queda de altura de 56mm, representado 0.14J;
- IK2: proteção contra um peso de 0,25kg em queda de altura de 80mm, representando 0.20J;
- IK3: proteção contra um peso de 0,25kg em queda de altura de 140mm, representando 0.35J;
- IK4: proteção contra um peso de 0,25kg em queda de altura de 200mm, representando 0.50J;
- IK5: proteção contra um peso de 0,25kg em queda de altura de 280mm, representando 0.70J;
- IK6: proteção contra um peso de 0,25kg em queda de altura de 400mm, representando 1J;
- IK7: proteção contra um peso de 0,50kg em queda de altura de 400mm, representando 2J;
- IK8: proteção contra um peso de 1,7kg em queda de altura de 300mm, representando 5J;
- IK9: proteção contra um peso de 5kg em queda de altura de 200mm, representando 10J;
- IK10: proteção contra um peso de 5kg em queda de altura de 400mm, representando 20J.
Qual a diferença entre as classificações de IK?
A gradação no índice IK, variando de 1 a 10, representa o nível de proteção do equipamento a um impacto mecânico controlado. Para tanto, em laboratório, objetos de massa variada são lançados contra o equipamento.
Quanto maior a massa do objeto e maior sua energia cinética (Joules), maior será sua capacidade de exercer deformações por impacto. Desse modo, os equipamentos com IK10 respondem positivamente ao lançamento de um objeto de 5kg a uma altura de 400mm e 20 joules de energia.
Quais as diferenças de aplicações de luminárias com IK?
Tendo em vista que o índice IK avalia a resistência física dos equipamentos LED a impactos mecânicos, sua aplicabilidade varia de acordo com o ambiente e as finalidades.
Por exemplo, em estudo recente, pesquisadores da Universidade de Málaga (Espanha) avaliam que produtos fabricados em policarbonato são ideais para utilização em projetos luminotécnicos urbanos.
Sobretudo, por apresentarem boa resistência e índices de IK resistentes a climas adversos e possíveis danos de natureza mecânica. De todo modo, algumas recomendações são valiosas na hora de avaliar a aplicabilidade de luminárias de diferentes índices de IK.
- Área interna e externa de risco: alta suscetibilidade a impactos mecânicos, por exemplo, em quadras esportivas ou ambientes industriais;
- Área interna e externa comercial: suscetibilidade moderada a impactos mecânicos, como áreas comerciais ou de fluxo moderado de pessoas.
Área interna e externa residencial: baixa suscetibilidade a eventos consideráveis de impacto mecânico nos equipamentos utilizados, possibilitando a utilização de produtos com IK1 a IK4, por exemplo.
Qual a diferença entre IP e IK?
Os padrões IP são usados para descrever o grau de proteção de objetos contra corpos sólidos e líquidos. O primeiro número descreve a proteção contra corpos sólidos, enquanto o segundo número é para a proteção contra líquidos.
Já os padrões IK (índice de resistência a impacto), são usados, como já mencionados, para descrever a proteção de objetos contra impactos mecânicos. Afinal, qual é a importância dessas certificações?

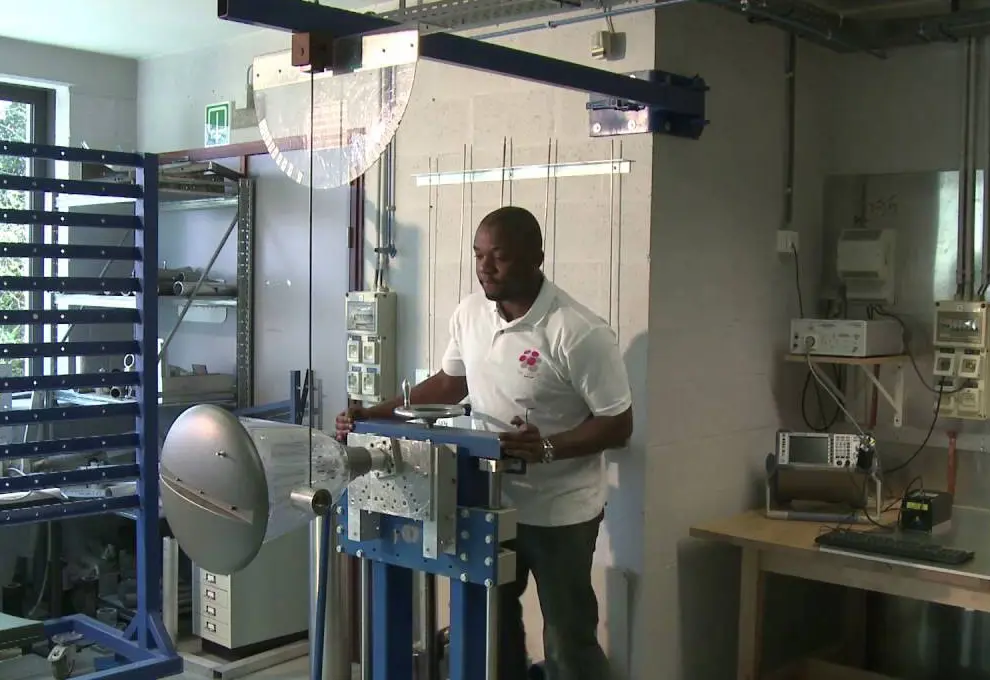

Como são realizados os testes de índice de resistência a impacto (IK)?
Todas as faces do produto que podem sofrer um impacto devem ser testadas. Vamos pegar como exemplo uma luminária LED fixada na parede. Todas as partes da carcaça do produto devem passar pelo teste.
Depois de todos os impactos, a luminária LED em questão ainda deve estar totalmente operacional. Isto significa que podem aparecer sinais dos impactos, como amassados, trincas e outros sinais, porém o produto deve atender todas as características de sua especificação técnica. Por exemplo: tudo deve funcionar normalmente, seu grau de proteção IP deve ser o mesmo e as funções elétricas não podem ter sido alteradas.
Exemplos de produtos com bom índice de resistência (IK)
Quanto maior a garantia, melhor a qualidade do produto
Já falamos anteriormente sobre a importância da durabilidade e da garantia na hora da compra de suas luminárias LED. É importante estar atento às especificações para adquirir um produto de qualidade. Afinal, cada modelo tem características distintas, apropriadas para o tipo de aplicação.
Por vezes, luminárias LED podem apresentar alguns problemas, por isso, é importante observar o tempo de garantia do fabricante, pois é ela que garante o funcionamento e qualidade do produto. Quando uma empresa oferece uma garantia de cinco anos, ela utiliza-se de componentes mais resistentes para, de fato, evitar problemas no fornecimento.
Uma boa empresa de iluminação saberá qual o melhor tipo de projeto e produto a ser implementado no seu ambiente de trabalho. A Luter Led é uma empresa brasileira referência no desenvolvimento de projetos de iluminação LED industrial e outros segmentos.
Oferecemos os mais variados tipos de produtos com garantia de 5 anos e serviços de instalação, inclusive sistemas automatizados (Smart Lighting). Além disso, temos as melhores luminárias LED do Brasil em durabilidade, com o Índice de resistência a impacto que você necessita.
Entre em contato conosco e descubra todas as vantagens de investir em um projeto luminotécnico para calcular o melhor número de luminárias LED, para atender a luminosidade em lux correta de acordo com a norma NHO11, para sua empresa.
Conclusão
A utilização de lâmpadas e produtos LED em áreas internas ou externas implica na suscetibilidade aos mais variados impactos mecânicos ou à ação de agentes externos como poeiras ou líquidos.
Como estratégias de classificação da resistência destes equipamentos, utiliza-se internacionalmente as escalas IK e IP para indicar se um determinado produto apresenta proteção parcial ou total contra determinado evento externo.
A escala IK representa a resistência ao impacto e a escala IP à ação de partículas sólidas ou de líquidos no funcionamento do produto. Desse modo, quanto maiores os índices de IK e IP, mais resistente será o equipamento.
